Когато става дума за промишлени системи за управление на флуиди, дроселните клапи с двойно изместване на ушите са популярен избор поради тяхната ефективност, надеждност и рентабилност. Като доставчик на дроселни клапи с двойно изместване, често се сблъсквам със запитвания относно разликите в капацитета на потока между вентили с различни размери. В тази публикация в блога ще се задълбоча в тази тема, за да осигуря цялостно разбиране.
Разбиране на дроселните клапи с двойно изместване
Преди да обсъдим капацитета на потока, важно е да разберем какво представляват дроселните клапи с двойно изместване. Тези клапани имат две отмествания: едното е изместването на стеблото от центъра на диска, а другото е изместването на стеблото спрямо централната линия на тръбата. Този дизайн позволява намалено триене по време на работа, по-дълъг експлоатационен живот и подобрено уплътняване. Конструкцията тип ухо позволява лесен монтаж между фланците и осигурява опора за вентила в тръбопровода.
Фактори, влияещи върху капацитета на потока
Капацитетът на потока на дроселна клапа с двойна изместена накрайник се определя основно от няколко фактора, включително размера на вентила, дизайна на диска и работните условия.
Размер на клапана
Размерът на вентила е може би най-очевидният фактор, влияещ върху капацитета на потока. По-големите вентили обикновено имат по-висок капацитет на потока, тъй като предлагат по-голямо напречно сечение, през което течността да премине. Например, 12-инчов дроселен клапан с двойно изместване тип дроселна клапа обикновено позволява повече течност да тече от 6-инчов такъв при същите условия на налягане и температура.
За да илюстрираме това, можем да се позовем на концепцията за Cv стойността на вентила, която е мярка за капацитета на потока на клапана. Стойността Cv се дефинира като броя американски галони за минута вода при 60°F, която ще тече през клапан със спад на налягането от 1 psi. По-големият размер на клапана обикновено съответства на по-висока стойност на Cv.
Дизайн на диска
Дизайнът на диска на вентила също играе решаваща роля при определяне на капацитета на потока. Добре проектираният диск може да минимизира съпротивлението на потока и турбуленцията, като по този начин увеличава капацитета на потока. Някои модерни дроселни клапи с двойно изместване на ухото имат опростени дискове, които са специално проектирани да оптимизират потока. Например, диск с гладка повърхност и внимателно очертана форма може да намали загубите на енергия, свързани с потока на течността, позволявайки повече течност да премине през клапана.
Условия на работа
Работни условия като налягане, температура и вискозитет на флуида могат значително да повлияят на капацитета на потока на дроселна клапа с двойно изместване. По-високите налягания могат да увеличат скоростта на потока през вентила, ако приемем, че вентилът е проектиран да издържа на налягането. Температурата също може да повлияе на свойствата на течността, като нейния вискозитет. Намаляването на вискозитета на течността (което често се случва с повишаване на температурата) може да доведе до увеличаване на капацитета на потока, тъй като течността може да тече по-лесно през клапана.
Сравняване на различни размери дроселни клапи с двойно изместване
Нека да разгледаме по-подробно как се сравняват различните размери на дроселните клапи с двойно изместване по отношение на капацитета на потока.
Клапани с малък размер (2 - 6 инча)
Двойно изместени дроселни клапи с малки размери обикновено се използват в приложения, където пространството е ограничено или където се изисква относително нисък дебит. Тези вентили често се намират в битови водопроводни системи, малки промишлени процеси и ОВК системи. Въпреки че техният капацитет на потока е ограничен в сравнение с по-големите вентили, те са много ефективни за предвидените приложения.
Например, в малка инсталация за пречистване на вода, 4-инчов дроселен клапан с двойно изместване на ухото може да се използва за контролиране на потока вода във филтрираща единица. Сравнително малкият размер на вентила позволява лесен монтаж в компактно пространство, а неговият капацитет на потока е достатъчен, за да отговори на изискванията на процеса на филтриране.
Вентили със среден размер (8 - 16 инча)
Вентилите със среден размер предлагат баланс между капацитета на потока и изискванията за монтаж. Те се използват широко в различни промишлени приложения, включително химическа обработка, производство на електроенергия и нефто- и газопроводи. Тези вентили могат да се справят с умерени до високи дебити и са в състояние да издържат на относително високо налягане.
В завод за химическа преработка може да се използва 8-инчов дроселен клапан с двойна изместена накрайник за контролиране на потока на химически разтвор между различни обработващи единици. Капацитетът на потока на вентила е достатъчно голям, за да осигури ефективно пренасяне на разтвора, докато неговият размер все още е управляем за монтаж и поддръжка.
Клапани с големи размери (18 инча и повече)
Двойно изместени дроселови клапи с големи размери обикновено се използват в приложения, където се изискват изключително високи дебити, като например в широкомащабни системи за водоснабдяване, големи нефтопроводи и газопроводи и електроцентрали. Тези вентили са проектирани да обработват големи обеми течност и могат да издържат на високо налягане и температури.
Например, в широкомащабно съоръжение за пречистване на вода, което доставя вода на град, може да се използва 24-инчов дроселен клапан с двойно изместване, за да се контролира потокът вода от резервоар към пречиствателната станция. Големият размер на вентила и големият капацитет на потока са от съществено значение за задоволяване на търсенето на вода в града.
Приложения и съображения
Когато избирате дроселна клапа с двойно изместване на издатина въз основа на капацитета на потока, важно е да вземете предвид специфичните изисквания за приложение.
В някои приложения, като например противопожарна система, високият капацитет на потока е от решаващо значение, за да се гарантира, че достатъчно количество вода може да бъде доставено до засегнатата зона в случай на пожар. В този случай може да е необходим по-голям размер на клапана. От друга страна, в система за прецизно дозиране на химикали може да се предпочете по-малък клапан с по-прецизен контрол на потока, въпреки че неговият капацитет на потока е относително нисък.
Също така е важно да се вземе предвид съвместимостта на вентила с течността, която се обработва. Някои течности, като корозивни химикали или абразивни суспензии, може да изискват специални материали или покрития за клапана, за да осигурят дълготрайна работа и надеждност.
Свързани продукти
В допълнение към дроселните клапи с двойно изместване, има и други видове дроселни клапи, които могат да бъдат подходящи за различни приложения. например,Метална уплътнителна дроселна клапа тип вафлае популярен избор за приложения, където се изисква компактен дизайн и надеждно уплътнение. Конструкцията тип пластина позволява лесен монтаж между фланците, а металното уплътнение осигурява отлична производителност при високо налягане и висока температура.
Друг вариант еТройна офсетна дроселна клапа. Този тип клапан предлага още по-добро уплътняване и често се използва в критични приложения, като например в нефтената и газовата промишленост. Дизайнът с тройно изместване намалява триенето и износването, което води до по-дълъг експлоатационен живот и подобрена надеждност.

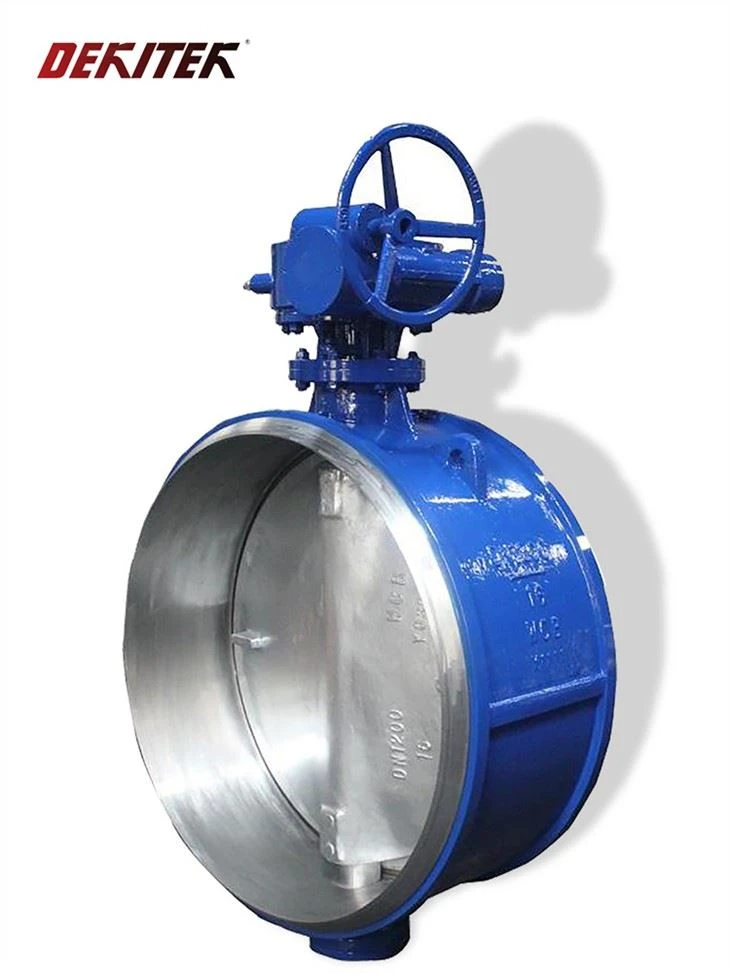

TheBW тип метална уплътнителна дроселна клапасъщо си струва да се вземе предвид. Предназначен е за приложения, при които се изисква връзка с челна заварка, осигуряваща по-трайна инсталация без течове.
Заключение и призив за действие
В заключение, капацитетът на потока на дроселните клапи с двойно отместване варира значително в зависимост от размера на вентила, дизайна на диска и работните условия. Като доставчик разбирам значението на избора на правилния вентил за вашето конкретно приложение. Независимо дали имате нужда от малък клапан за прецизна дозираща система или голям клапан за приложение с висок дебит, мога да ви осигуря най-подходящия дроселен клапан с двойно изместване.
Ако се интересувате да научите повече за нашите дроселни клапи с двойно изместване или се нуждаете от помощ при избора на правилната клапа за вашия проект, моля не се колебайте да се свържете с мен. С удоволствие ще обсъдя вашите изисквания и ще ви предоставя подробна информация за продукта и техническа поддръжка.
Референции
- Милър, RW (1983). Инженерен наръчник за измерване на потока. Макгроу - Хил.
- Crane Co. (1988). Поток на течности през клапани, фитинги и тръби. Технически документ № 410.
