Дроселова клапа

Бътерфлай клапите се използват там, където пространството е ограничено. За разлика от шибърите, дроселните клапи могат да се използват за дроселиране или регулиране на потока, както и в напълно отворено и напълно затворено положение. Загубата на налягане през дроселната клапа е малка в сравнение със шибърната клапа. Ако искате да научите спецификациите и цените на Бътерфлай клапата, моля свържете се с нас!

Центрични или концентрични бътерфлай клапи
Концентричните дроселни клапи са подходящи за приложения с ниско налягане. Концентричната дроселна клапа е най-основният тип. Шпинделът минава през централната линия на диска, разположен в центъра на отвора на тръбата. Ледлото на клапана се намира във вътрешната периферия на тялото на клапана. Дискът влиза в контакт със седалката на около 85 градуса по време на завъртане на 90 градуса. Този дизайн е известен като еластична седалка, защото разчита на гумената седалка за ефективно уплътняване на потока, когато е затворена.

Ексцентрични бътерфлай клапи
Ексцентричните дроселни клапи имат стъблото, минаващо зад централната линия на диска, от противоположната страна на диска спрямо посоката на потока. Тези вентили могат да бъдат с единично изместване, двойно изместване или тройно изместване.
●Единично отместване: Стъблото се намира точно зад централната линия.
●Двойно изместване: Наричани още като двойно ексцентрични, тези клапани имат стеблото зад диска с допълнително изместване на една страна, което позволява на диска да се търка върху седалката само за 1-3 степен на въртене по време на затваряне.
●Бътерфлай клапа с тройно изместване (TOV или TOBV): Те са подобни на клапите с двойно изместване, но третото изместване прави тези клапи по-ефективни и устойчиви на износване.

Бътерфлай клапи във вафлен стил
Бътерфлай клапата във формата на вафла представлява най-икономичния дизайн. Той е поставен между два тръбни фланеца, за да позволи поток и уплътнение срещу двупосочни диференциални налягания и обратен поток в системи с универсален поток. Той е лек, предлага по-ниски първоначални разходи и разходи за монтаж.
Тези клапани могат или не могат да имат отвори за фланци извън тялото си. Тръбните фланци са свързани към тръбопровода с помощта на дълги болтове, които минават през цялото тяло на вентила. Уплътненията, о-пръстените и плоските повърхности на клапаните осигуряват уплътнението между фланците на клапана и тръбата.

Бътерфлай клапи с фланец
Фланцовите дроселни клапи използват диск или перка, централно монтирани на вал, стебло или фланец, които действат като ос на въртящия се диск. Тези вентили имат два фланеца от двата края, което им дава по-голямо лице в лице от вентилите с накрайници или пластинчатите клапани. Позицията и посоката на диска спрямо фланците определят посоката на потока.
Фланцовите дроселни клапи могат да бъдат ротационни, пневматични или хидравлични с приложения във водоразпределението, химическите услуги и вентилацията, наред с други.

Челно заварени бътерфлай вентили
Челно заварените дроселни клапи са с двойно или тройно изместване, които са устойчиви на екстремни температури, налягане и корозия. Това ги прави подходящи за използване в отоплителни системи, природен газ, енергетика, химикали, рафинерии и химически услуги.

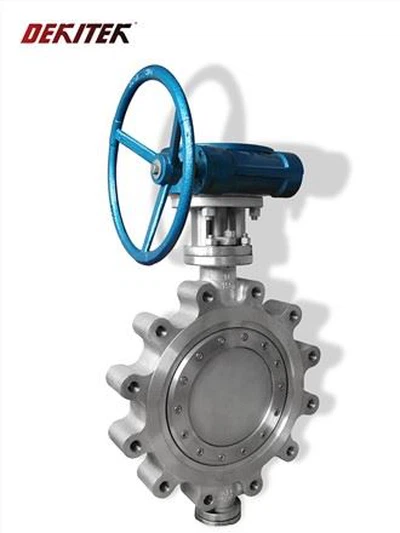

Бътерфлай клапи в стил "луг".
Тези типове вентили имат вложки с резба (уши) извън вентила. Те имат изпъкнали крака, осигуряващи отвори за болтове, съответстващи на тези в тръбата и фланците, а вентилът се монтира между два фланеца с помощта на набор от болтове за всеки фланец. Инсталацията позволява обслужване в задънена улица или елиминиране на тръбопровода надолу по веригата, без да се засяга другата страна. В таблицата по-долу е сравнението между дроселните клапи с уши и пластини.

Тяло на дроселната клапа
Бътерфлай клапите обикновено имат тела, които пасват между два тръбни фланеца. Най-често срещаните дизайни на корпуса са ухо и пластина. Тялото на ушите има изпъкнали уши, които осигуряват отвори за болтове, съответстващи на тези във фланеца на тръбата. Вафленото тяло няма изпъкнали уши. Вентилът за пластини е притиснат между фланците на тръбата, а болтовете на фланеца обграждат тялото.
Всеки тип тяло има предимства, някои от които са изброени:
●Стилът на вафли е по-евтин от стила с уши.
●Конструкциите с пластини не пренасят теглото на тръбопроводната система директно през тялото на вентила.
●Тялото на ухото позволява обслужване в задънена улица или отстраняване на тръбопровода надолу по веригата.

Диск с дроселна клапа
Елементът за затваряне на потока на дроселната клапа е дискът. Много варианти на дизайна на диска са еволюирали по отношение на ориентацията на диска и стеблото в опит да се подобри потокът, уплътняването и/или работният въртящ момент.
Дискът е еквивалент на щепсел в пробков кран, шибър в шибър или топка в сферичен кран. Завъртането на диска на една четвърт оборот или на 90 градуса отваря и затваря дроселната клапа.

Стъбло на бътерфлай клапа
Стъблото на дроселната клапа може да бъде с вал от една част или с конструкция от две части (с разделено стебло).
Стъблото в повечето еластични дизайни на седлото е защитено от медиите, като по този начин позволява ефективен избор на материал по отношение на цената и механичните свойства.
При дизайни с висока производителност стъблата са в контакт с носителя и следователно трябва да са съвместими, както и да осигуряват необходимата здравина за поставяне и изваждане на диска от гнездото.

Седло на дроселна клапа
Седлото на дроселната клапа с еластично седло използва намеса между ръба на диска и седлото, за да осигури затваряне. Материалът на седалката може да бъде направен от много различни еластомери или полимери. Седалката може да бъде закрепена към тялото или може да бъде притисната или заключена.
При високопроизводителни дроселни клапи спирането може да бъде осигурено чрез дизайн на седло с намеса или дизайн на седло, захранвано от линия, където налягането в тръбопровода се използва за увеличаване на смущенията между седлото и ръба на диска. Най-често срещаният материал за седалката е политетрафлуоретилен (PTFE) или подсилен PTFE (RTFE) поради по-широкия диапазон на съвместимост и температурен диапазон.
Предлагат се и метални седалки във високопроизводителни дроселови клапи. Тези метални седалки позволяват бътерфлай клапата да се използва дори при по-високи температури до 1,000 градуса F. Предлагат се пожаробезопасни конструкции, които осигуряват затварянето на клапан с полимерна седло преди пожар, а резервното метално уплътнение осигурява изключване по време и след пожар.

Бътерфлай клапа в употреба:
● Резбата на стеблото често се трие в гайката на стеблото и трябва да се нанесе малко масло или графитен прах за смазване.
●За клапани, които не се отварят и затварят често, завъртете редовно ръчното колело и добавете смазка към резбата на стеблото на клапана, за да предотвратите захапването му.
●За външни вентили трябва да се добави защитно покритие към стеблото на клапана, за да се предотврати дъжд, сняг, прах и ръжда.
●Ако клапанът е механична трансмисия, добавете смазочно масло към скоростната кутия навреме и поддържайте клапана чист.
●Не разчитайте на вентила да поддържа други тежки предмети и не стойте върху него.
●Стъблото на клапана, особено частта с резба, трябва да се почиства често и трябва да се добавя нова смазка, за да се предотврати твърдите остатъци в праха, износването на резбата и повърхността на стеблото на клапана и да се повлияе на експлоатационния живот.

Бътерфлай клапи, които не са били използвани дълго време:
●Вентилите, които не се използват, трябва да се съхраняват правилно и не трябва да се натрупват произволно. Малките вентили се поставят на рафтовете, а големите клапани могат да бъдат подредени спретнато на пода на склада. Не позволявайте повърхността на свързване на фланеца да докосва земята. Защитете вентила от повреда.
●За вентили, които няма да се използват за кратък период от време, азбестовото уплътнение трябва да се отстрани, за да се избегне електрохимична корозия и повреда на стеблото на клапана.
●Проверете клапана, който току-що е влязъл в склада. Ако по време на транспортиране е влязла дъждовна вода или мръсотия, трябва да се избърше и след това да се съхранява.
●Входът и изходът на вентила трябва да бъдат запечатани с восъчна хартия или пластмасови листове, за да се предотврати навлизането на мръсотия.
●Обработващата повърхност на клапана, която може да ръждясва в атмосферата, трябва да бъде покрита с масло против ръжда, за да се защити.
● Вентилът, поставен на открито, трябва да бъде покрит с устойчиви на дъжд и прах предмети като линолеум или брезент. Складът, където се съхранява вентилът, трябва да се поддържа чист и сух.
