На пазара на индустриални клапани тройният офсетен тип пеперуда се откроява с изключителните си характеристики в различни приложения. Като водещ доставчик на този тип клапан, често ме питат за неговия анти -вибрационен дизайн. В този блог ще се задълбоча в детайлите какво включва анти -вибрационният дизайн на троен офсетен тип пеперуда.
Разбиране на основите на тройното офсет типа клапани от пеперуди
Преди да обсъдим анти -вибрационния дизайн, е от съществено значение да се разбере основната структура и принципа на работа на тройните клапани от пеперуди от офсет. Тези клапани се характеризират с три компенсации: валът се компенсира от центъра на диска, центърът на диска се компенсира от централната линия на тръбопровода, а конусът за сядане се компенсира от центъра на отвора. Този уникален дизайн дава възможност за метално уплътнение, което осигурява отлични характеристики на уплътняване, дори при приложения с високо налягане и висока температура.
Дизайнът на типа на ухото означава, че клапанът има резбови вложки върху тялото си, което му позволява да бъде закрепен между два фланца в тръбопровод. Този тип инсталация осигурява стабилна връзка и е подходящ за приложения, при които клапанът може да се наложи да бъде отстранен или заменен, без да се нарушава целия тръбопровод.
Значението на анти -вибрационния дизайн
Вибрациите в промишлени тръбопроводи могат да причинят различни проблеми. Това може да доведе до преждевременно износване на компоненти на клапаните, като диска, седалката и стъблото. С течение на времето това може да доведе до изтичане, намалена работа на клапана и дори пълна повреда на клапана. В допълнение, вибрациите могат да генерират шум, което е не само неудобство, но може да представлява и риск за здравето за работниците в близост.
Следователно, ефективният анти -вибрационен дизайн е от решаващо значение за надеждната работа на тройните компенсирани клапани от пеперуди от офсет. Той помага да се удължи експлоатационният живот на клапана, да се намалят разходите за поддръжка и да се гарантира безопасността и ефективността на цялата тръбопроводната система.
Ключови елементи на анти -вибрационния дизайн
Структурен дизайн
Структурният дизайн на тройния офсет типа на ухажването на пеперудата играе жизненоважна роля за неговата анти -вибрационна характеристика. Корпусът на клапана обикновено е изработен от материали с висока якост, като неръждаема стомана или въглеродна стомана, които могат да издържат на силите, генерирани от вибрации. Формата на тялото на клапана също е оптимизирана, за да се намали въздействието на потока на течността върху клапана. Например, рационализираният дизайн на корпуса на клапана помага да се сведе до минимум турбулентността и колебанията на налягането, които са основни причини за вибрация.
Самият дизайн на ухажването осигурява допълнителна стабилност. Вложките с резба върху тялото на клапана позволяват сигурна връзка към тръбопровода. Тази тясна връзка помага да се предотврати движението или вибрирането на клапана в тръбопровода.
Механизъм за уплътняване
Механизмът на уплътняване на тройния офсетен тип пеперуда е друг важен фактор в неговия анти -вибрационен дизайн. Металът - до - метално уплътнение осигурява плътно и надеждно затваряне, което помага да се намали възможността за изтичане на течност. Изтичането може да причини дисбаланси на налягането и индуцирани вибрации, така че добрият механизъм за уплътняване е от съществено значение за контрола на вибрациите.
Повърхността на седалката на клапана е внимателно обработена, за да се осигури прецизно прилягане между диска и седалката. Това прецизно прилягане не само подобрява показателите, но също така помага за заглушаване на вибрациите. Когато клапанът е затворен, контактът между диска и седалката действа като буфер, поглъщайки част от енергията, генерирана от вибрация.
Дизайн на стъбло и диск
Стъблото и дискът на клапана за пеперуда от тройно офсетно увреждане са проектирани така, че да бъдат твърди и балансирани. Стъблото обикновено е направено от силен материал и се поддържа правилно в тялото на клапана. Това помага да се предотврати огъването или вибрирането на стъблото под въздействието на потока на течността или външните сили.
Дискът също е проектиран да бъде балансиран. Балансиран диск намалява небалансираните сили, действащи върху клапана, което от своя страна намалява вибрацията. Формата и разпределението на теглото на диска се разглеждат внимателно по време на процеса на проектиране, за да се осигури оптимална производителност.
Допълнителни анти -вибрационни мерки
Амортисьори и изолатори
В някои приложения могат да се използват допълнителни амортисьори или изолатори за по -нататъшно намаляване на вибрациите. Тези устройства могат да бъдат инсталирани на клапана или в тръбопровода близо до клапана. Амортисьорите работят, като абсорбират енергията на вибрацията, докато изолаторите помагат да се изолират клапана от източника на вибрации.
Например, гумените изолатори могат да се използват за свързване на клапана към фланците на тръбопровода. Тези изолатори могат да абсорбират част от енергията на вибрацията и да предотвратят предаването му на клапана.
Контрол на потока
Правилният контрол на потока също е важна анти -вибрационна мярка. Чрез регулиране на дебита и налягането в тръбопровода въздействието на потока на течността върху клапана може да бъде намалено. Това може да се постигне чрез използването на клапани за контрол на потока или други регулиращи устройства.
Например, ако дебитът в тръбопровода е твърде висок, той може да причини прекомерна турбулентност и вибрации. Чрез инсталирането на клапан за контрол на потока нагоре по течението на тройния офсет типа на гафта с пеперуда, скоростта на потока може да се регулира до по -подходящо ниво, намалявайки риска от вибрация.
Сравнение с други видове пеперуди клапани
Интересно е да сравните анти -вибрационния дизайн на тройните офсетни типа на ухажването на клапаните с други видове клапани на пеперуди, като напримерТройно офсетна вафла тип пеперудаиДвойно офсетно дупе заваръчен край на пеперудата.

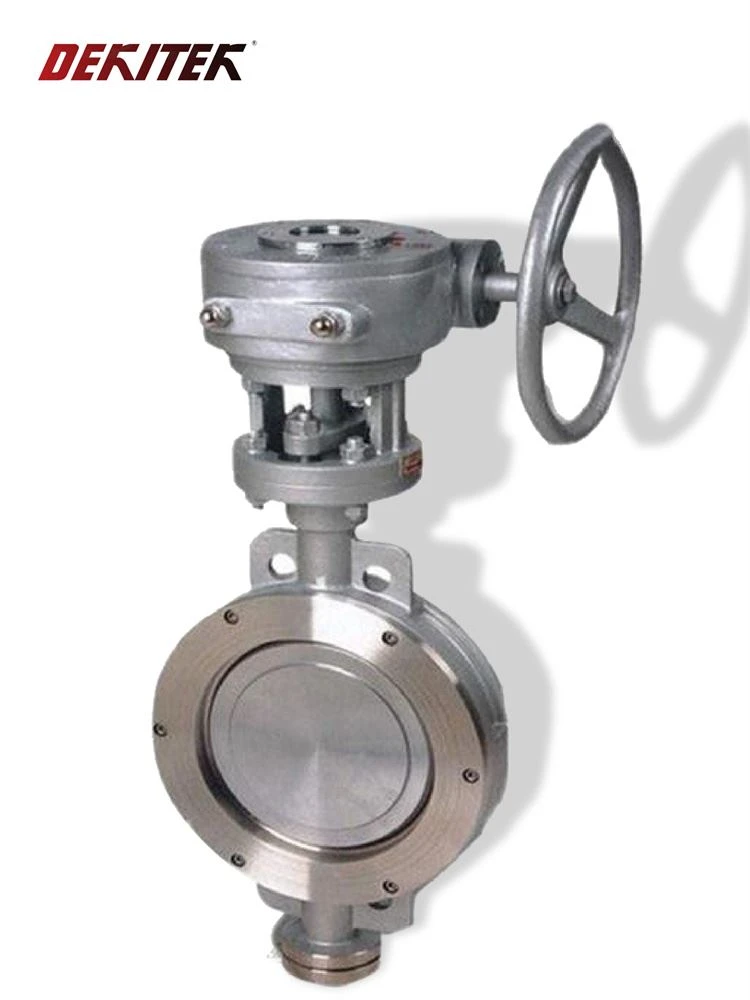

Тройният компенсиран клапан за пеперуда от вафла е подобен на типа на ухото по отношение на дизайна на тройното изместване, но методът му за инсталиране е различен. Клапанът от типа вафла е инсталиран между два фланца без вложки с резба. Въпреки че също има добри анти -вибрационни характеристики, клапанът тип LUG обикновено осигурява по -стабилна връзка, която може да бъде предимство при приложения с високи вибрации.
Двойният компенсиран клапан за пеперуда на заваръчния заварък има различен дизайн на компенсиране в сравнение с тройното изместено клапан. Двойният компенсиран дизайн може да не осигури същото ниво на запечатване на характеристиките и анти -вибрационните характеристики като дизайна на тройното изместване. Металът - до - метално уплътнение на тройното изместено клапан е по -ефективен за предотвратяване на изтичане и намаляване на вибрациите.
Приложения и предимства
Пеперудни клапани с тройно офсетно увреждане с анти -вибрационен дизайн се използват широко в различни индустрии, включително нефт и газ, химическо производство, производство на енергия и обработка на вода. В нефтената и газовата промишленост тези клапани се използват в тръбопроводи за транспортиране на суров нефт, природен газ и рафинирани продукти. Анти -вибрационният дизайн гарантира надеждната работа на клапаните в тежки среди, където са често срещани условия за високо налягане и висок поток.
В химическата промишленост клапаните се използват за контрол на потока на корозивни химикали. Анти -вибрационният дизайн помага да се предотврати изтичането и увреждането на компонентите на клапана, като гарантира безопасността на химическия процес.
Ползите от използването на тройно отместено клапани от пеперуда с типа на ухото с анти -вибрационен дизайн са многобройни. Те предлагат дълга надеждност на срока, намалени разходи за поддръжка и подобрена безопасност. Стабилната работа на клапаните също допринася за общата ефективност на тръбопровода.
Заключение
В заключение, анти -вибрационният дизайн на троен офсетен тип пеперуда е сложен и важен аспект на неговата производителност. Тя включва комбинация от структурен дизайн, механизъм за уплътняване, дизайн на стъблото и диска и допълнителни анти -вибрационни мерки. Като доставчик на тези клапани, ние се ангажираме да предоставяме висококачествени продукти с отлични анти -вибрационни характеристики.
Ако се нуждаете от надежден клапан за тройно офсетно увреждане тип пеперуда за вашето индустриално приложение, ще се радваме да обсъдим вашите изисквания. Екипът ни от експерти може да ви предостави подробна информация и насоки за избора на правилния клапан за вашите специфични нужди. Независимо дали търсите клапан за нов проект или трябва да замените съществуващ клапан, можем да ви предложим решение, което отговаря на вашите очаквания.
За повече информация за нашитеТип тип метален уплътнителен клапан за пеперудиИ други продукти, моля не се колебайте да се свържете с нас. Очакваме с нетърпение възможността да работим с вас и да допринесем за успеха на вашите проекти.
ЛИТЕРАТУРА
- Наръчник на клапана, 4 -то издание, от Уилям Л. Найфех
- Технология за индустриални клапани, от Джон А. Пери
