Здравейте! Като доставчик на бътерфлай клапи с двойно изместване, често ме питат как да тествам работата на тези клапи. Това е решаващ аспект, независимо дали сте купувач, който иска да гарантира, че ще получи качествен продукт, или екип за поддръжка, който иска да провери функционалността на вентила във времето. В този блог ще ви преведа през ключовите стъпки и методи за тестване на производителността на дроселна клапа с двойно изместване.
Разбиране на основите
Преди да се потопим в тестването, нека набързо да разгледаме какво представлява дроселната клапа с двойно изместване. Тези вентили се използват широко в различни индустрии като пречистване на вода, нефт и газ и ОВК системи. Двойният офсетен дизайн осигурява по-добро уплътняване в сравнение с единичните офсетни клапани, тъй като намалява триенето по време на процеса на отваряне и затваряне. Типът уши позволява лесен монтаж между фланците и осигурява сигурна връзка.
Визуална проверка
Първата стъпка в тестването на всеки клапан е визуална проверка. Това е прост, но важен процес, който може да открие всички очевидни проблеми на ранен етап. Проверете тялото на клапана за признаци на повреда, като пукнатини, вдлъбнатини или корозия. Погледнете връзките на стеблото и задвижващия механизъм; те трябва да са стегнати и без луфт. Освен това проверете диска и гнездото за признаци на износване или повреда. Ако има видими проблеми на този етап, това може да е червен флаг и може да е необходимо допълнително проучване или замяна.
Оперативен тест
След като визуалната проверка е ясна, е време да проведете оперативен тест. Това включва многократно отваряне и затваряне на вентила. Първо се уверете, че вентилът е правилно монтиран и всички връзки са сигурни. След това използвайте задвижващия механизъм (независимо дали е ръчен, електрически, пневматичен или хидравличен), за да отворите и затворите клапана. Наблюдавайте движението на диска; трябва да се върти плавно, без никакви дръпвания или залепвания. Вентилът също трябва да се отваря и затваря напълно и вие трябва да усещате правилното съпротивление по време на операцията. Ако вентилът заседне или не се движи както трябва, може да има проблеми със стеблото, задвижващия механизъм или вътрешните компоненти.
Тест под налягане
Един от най-важните тестове за ефективност на дроселна клапа с двойно изместване е тестът за налягане. Този тест проверява способността на вентила да уплътнява при различни условия на налягане. Има два основни типа изпитвания под налягане: изпитване на корпуса и изпитване на седалката.
Shell Test
Тестът на корпуса се прави, за да се провери целостта на тялото на клапана. Това включва прилагане на специфично налягане върху тялото на клапана, за да се гарантира, че няма течове през тялото или ставите на капака. Първо затворете вентила и запушете всички отвори с изключение на един. След това бавно приложете тестовото налягане (обикновено определен процент над номиналното налягане на вентила, както е определено от индустриалните стандарти), като използвате подходяща течност, често вода. Поддържайте налягането стабилно за определено време, обикновено няколко минути. Проверете за признаци на изтичане от външната страна на тялото на клапана. Ако няма течове, тестът на корпуса е преминат.
Тест за седалка
Тестът на седлото, от друга страна, се фокусира върху ефективността на уплътняване на диска на клапана спрямо седлото. Той определя дали вентилът може да предотврати потока на течността, когато е в затворено положение. Подобно на теста с корпуса, затворете вентила и приложете натиск върху едната му страна. Обикновено изпитвателното налягане е по-ниско от това при изпитването на корпуса. Наблюдавайте дали има изтичане през седалката. В някои случаи може да се наложи да използвате специално устройство за измерване на течове, за да определите точно степента на течове. Правилно функционираща дроселна клапа с двойно изместване трябва да има минимални или никакви течове по време на изпитването на седалката.
Тест на потока
Друг важен тест е тестът за потока. Този тест помага да се оцени колко добре вентилът контролира потока на течност през тръбопровода. При тест за поток ще измерите скоростта на потока на течността, когато вентилът е в различни отворени позиции. Първо, настройте система за измерване на потока в тръбопровода, като например разходомер. След това отворете вентила до различни позиции, като 25%, 50%, 75% и напълно отворен, и запишете съответните дебити. Сравнете измерените дебити с очакваните стойности въз основа на спецификациите на вентила. Ако има значителни разлики, това може да показва проблеми с вътрешния дизайн на клапана или някакво запушване в клапана.
Температурни и динамични тестове
В допълнение към горните тестове, в зависимост от приложението, може да се наложи да проведете температурни и динамични тестове. Температурните тестове включват излагане на вентила на различни температури, за да се провери неговата работа при термичен стрес. Това е от решаващо значение за приложения, при които вентилът ще работи в среда с екстремни температури. Динамичните тестове, от друга страна, симулират действителните работни условия, включително бързи цикли на отваряне и затваряне, за да се гарантира, че вентилът може да се справи с изискванията на реалния свят.
Сравнение с други типове клапани

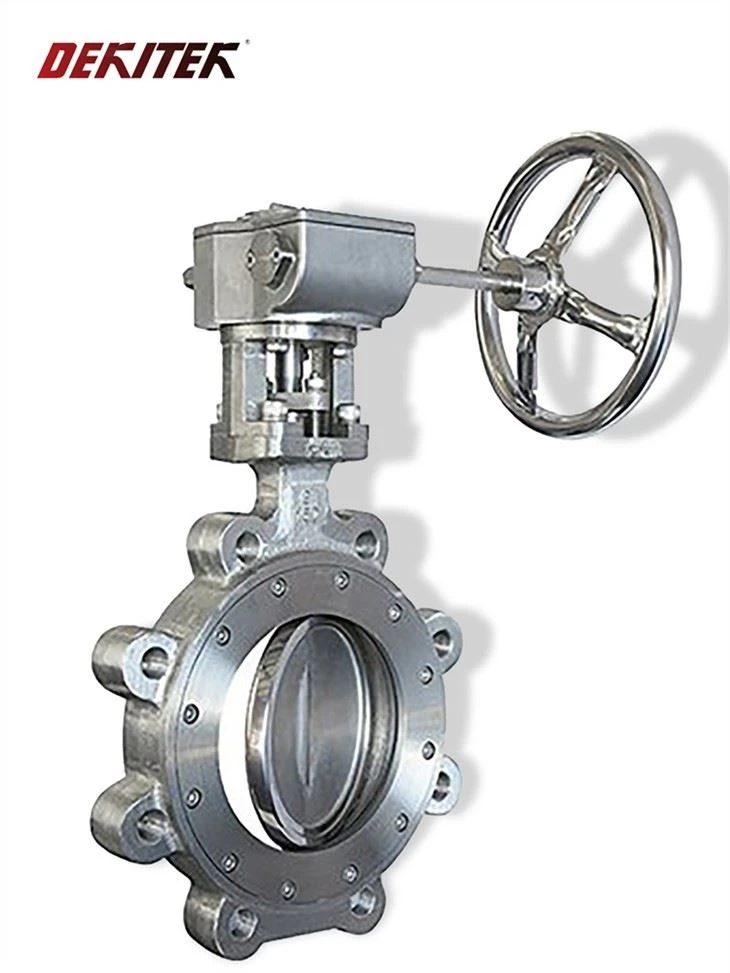

Също така си струва да се спомене как дроселната клапа с двойно изместване на ухото се сравнява с други видове клапи по отношение на производителността. Например, ако обмисляте aБътерфлай клапа с тройно изместване, предлага още по-добро уплътняване и е подходящо за по-критични приложения. TheТроен офсетен краен тип дроселна клапасъщо има своите предимства по отношение на монтажа и свързването. И наBW тип метална уплътнителна дроселна клапаосигурява отлично уплътнение и издръжливост в среда с високо налягане и висока температура.
Заключение
Тестването на производителността на дроселна клапа с двойно изместване е многоетапен процес, който включва визуална проверка, оперативен тест, тест за налягане, тест за поток и понякога температурни и динамични тестове. Чрез щателно провеждане на тези тестове можете да се уверите, че вентилът отговаря на изискваните стандарти и се представя добре в предвиденото приложение.
Ако търсите висококачествена дроселна клапа с двойно изместване или имате въпроси относно тестване и производителност, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите правилното решение за клапани за вашите нужди. Нека започнем разговор относно вашите изисквания за доставка и да видим как можем да работим заедно, за да ви осигурим най-добрите клапани.
