Когато става въпрос за избор на правилния вентил за приложения с високо налягане, въпросът дали може да се използва шибър е този, който често възниква. Като доставчик на шибъри съм срещал това запитване много пъти от клиенти от различни индустрии. В този блог ще разгледам детайлите на шибърите и тяхната пригодност за среди с високо налягане.
Разбиране на шибърите
Шибърите са едни от най-често срещаните видове вентили, използвани в промишлени приложения. Те работят, като повдигат правоъгълна или кръгла порта извън пътя на флуидния поток, за да отворят клапана и го спускат обратно на място, за да изключат потока. Този прост, но ефективен дизайн прави шибърите идеални за приложения, където се изисква прав поток с минимално ограничение.
Основните компоненти на шибъра включват тялото на клапана, шибъра, стеблото, капака и седалката. Тялото на вентила съдържа всички вътрешни компоненти и осигурява връзката към тръбопровода. Портата е движещата се част, която контролира потока, а стеблото е отговорно за повдигането и спускането на портата. Капакът уплътнява горната част на тялото на клапана, а седалката осигурява плътно уплътнение, когато портата е затворена.
Шибъри за приложения с високо налягане
Способността на шибъра да функционира при приложения с високо налягане зависи от няколко фактора, включително дизайна на вентила, избора на материал и качеството на производство.
Съображения за проектиране
При приложения с високо налягане конструкцията на шибъра трябва да може да издържа на силите, упражнявани от флуида. Една от ключовите характеристики на дизайна са частите, съдържащи налягане, като тялото на клапана и капака. Тези части трябва да са достатъчно дебели, за да предотвратят деформация или разкъсване под високо налягане.
Друг важен аспект на дизайна е разположението на местата за сядане. Седлото на шибъра трябва да може да осигури плътно уплътнение дори при диференциали на високо налягане. Някои шибъри използват гъвкав клиновиден дизайн, който позволява на шибъра да се адаптира към незначителни неравности в повърхността на седлото и да осигури по-добро уплътнение. Например нашатаГъвкав клиновиден шибър от неръждаема стоманае специално проектиран за приложения с високо налягане, където надеждното уплътнение е от решаващо значение.
Избор на материал
Изборът на материали за шибъри при приложения с високо налягане е критичен. Материалите на тялото, шибъра и седалката на клапана трябва да могат да издържат на високото налягане и корозивния характер на течността. Обичайните материали, използвани за шибъри с високо налягане, включват въглеродна стомана, неръждаема стомана и легирана стомана.

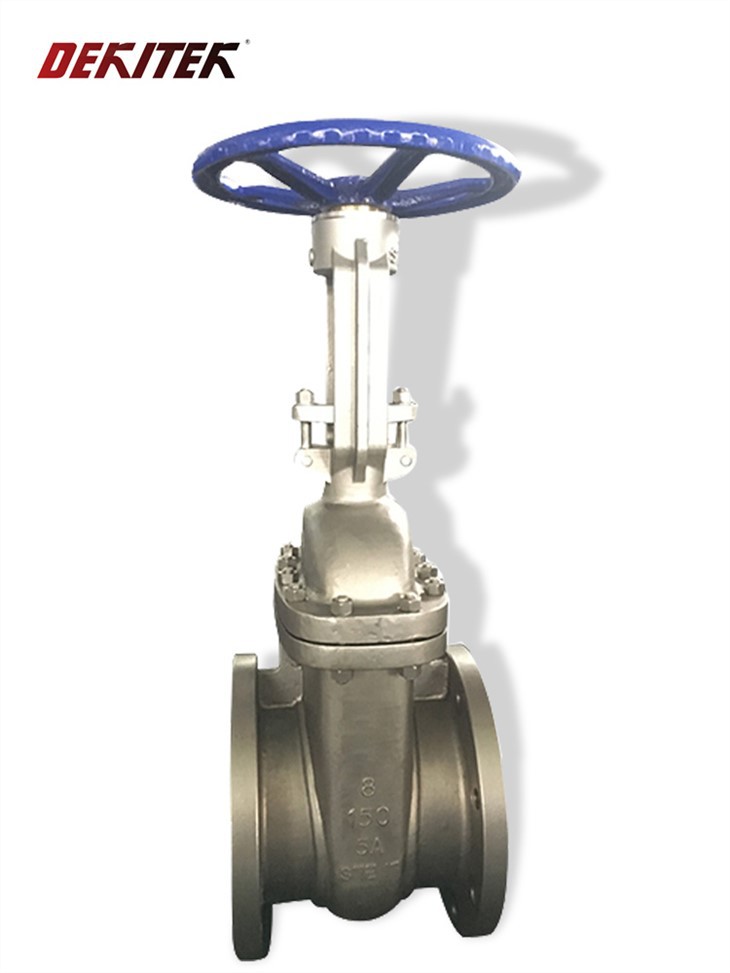

Дуплексната неръждаема стомана е отличен избор за приложения с високо налягане поради високата си якост, добра устойчивост на корозия и отлична заваряемост. НашитеДуплекс шибър от неръждаема стоманае изработен от висококачествена дуплексна неръждаема стомана, което го прави подходящ за използване в тежки среди с високо налягане и корозивни течности.
Качество на производство
Производственият процес също играе важна роля в работата на шибърите при приложения с високо налягане. Необходима е високопрецизна машинна обработка, за да се гарантира, че компонентите на клапана пасват правилно и че седалката осигурява плътно уплътнение. Мерките за контрол на качеството, като безразрушителен тест и тестване под налягане, са от съществено значение, за да се гарантира, че вентилът отговаря на изискваните стандарти.
НашитеШибър с уплътнение под налягане от дуплексна неръждаема стоманасе произвежда по най-съвременна технология и преминава през строги процедури за контрол на качеството. Това гарантира, че може да издържи на високо налягане и да осигури надеждна работа за продължителен период от време.
Предимства от използването на шибъри при приложения с високо налягане
Има няколко предимства при използването на шибъри в приложения с високо налягане:
Пълен - поток на отвора
Шибърите осигуряват поток през целия отвор, когато са напълно отворени, което означава, че има минимално съпротивление на потока на течността. Това е особено важно при приложения с високо налягане, където енергийната ефективност е проблем. Дизайнът с пълен отвор също намалява риска от ерозия и кавитация, които могат да повредят клапана и тръбопровода.
Плътно затваряне - Изкл
Когато са проектирани и инсталирани правилно, шибърите могат да осигурят плътно затваряне, дори при диференциали на високо налягане. Това е от решаващо значение при приложения, при които изтичането може да доведе до опасности за безопасността или увреждане на околната среда.
Издръжливост
Шибърите са известни със своята издръжливост. Опростеният дизайн и здравата конструкция на шибърите ги правят подходящи за дългосрочна употреба при приложения с високо налягане. При правилна поддръжка шибърите могат да издържат много години без значително влошаване на работата.
Ограничения на шибърите при приложения с високо налягане
Въпреки многото си предимства, шибърите също имат някои ограничения при приложения с високо налягане:
Бавна работа
Шибърните вентили обикновено имат бавно време за отваряне и затваряне в сравнение с други видове вентили, като сферични кранове или дроселни клапи. Това може да е недостатък в приложения, където се изисква бързо изключване, като например аварийни ситуации.
Податливост на ерозия
Шибърът и седлото на шибъра могат да бъдат податливи на ерозия, особено при приложения с високоскоростни или абразивни течности. Това може да доведе до загуба на ефективност на уплътняване с течение на времето и може да изисква честа поддръжка или подмяна на компонентите на клапана.
Заключение
В заключение, шибърите могат да се използват в приложения с високо налягане, при условие че са правилно проектирани, направени от подходящи материали и произведени по високи стандарти за качество. Предимствата на потока през целия отвор, плътното затваряне и издръжливостта правят шибърите популярен избор за много приложения с високо налягане. Въпреки това е важно да се вземат предвид ограниченията, като бавна работа и податливост на ерозия, когато се избира вентил за конкретно приложение.
Ако сте на пазара за шибър за приложения с високо налягане, препоръчвам ви да се свържете с нас за повече информация. Нашият екип от експерти може да ви помогне да изберете правилния вентил въз основа на вашите специфични изисквания и да ви предостави най-доброто решение за вашия проект.
Референции
- Valve Handbook, CRC Press
- Въведение в индустриалната арматура, ASME International
